この記事は、PD-S（システム）試験（仮称）科目B 第1章の最終節、小項目1-5「IoTを含む組込みシステム，制御システムにおける，ソフトウェアとハードウェアの間のトレードオフ，セーフティ・高信頼性，環境・法令などを考慮したシステムアーキテクチャ設計」の教科書です。1-1〜1-4が「業務システム」を主な題材にしていたのに対し、本節の主役は機械の中で動くコンピュータ。家電・自動車・工場設備・IoT機器の世界です。ここではソフトの都合だけでは設計が完結せず、ハードウェアとの分担、人命に関わる安全、使用環境、法令までがアーキテクチャの決定要因になります。技能の例3つを全展開し、前提知識ゼロから解説します。
この節の全体像 — 設計・選定・法令の3技能
前提知識：組込みシステム・制御システム・IoTとは何か
組込み・制御システムの基本構成は、次の3要素の流れで理解します。

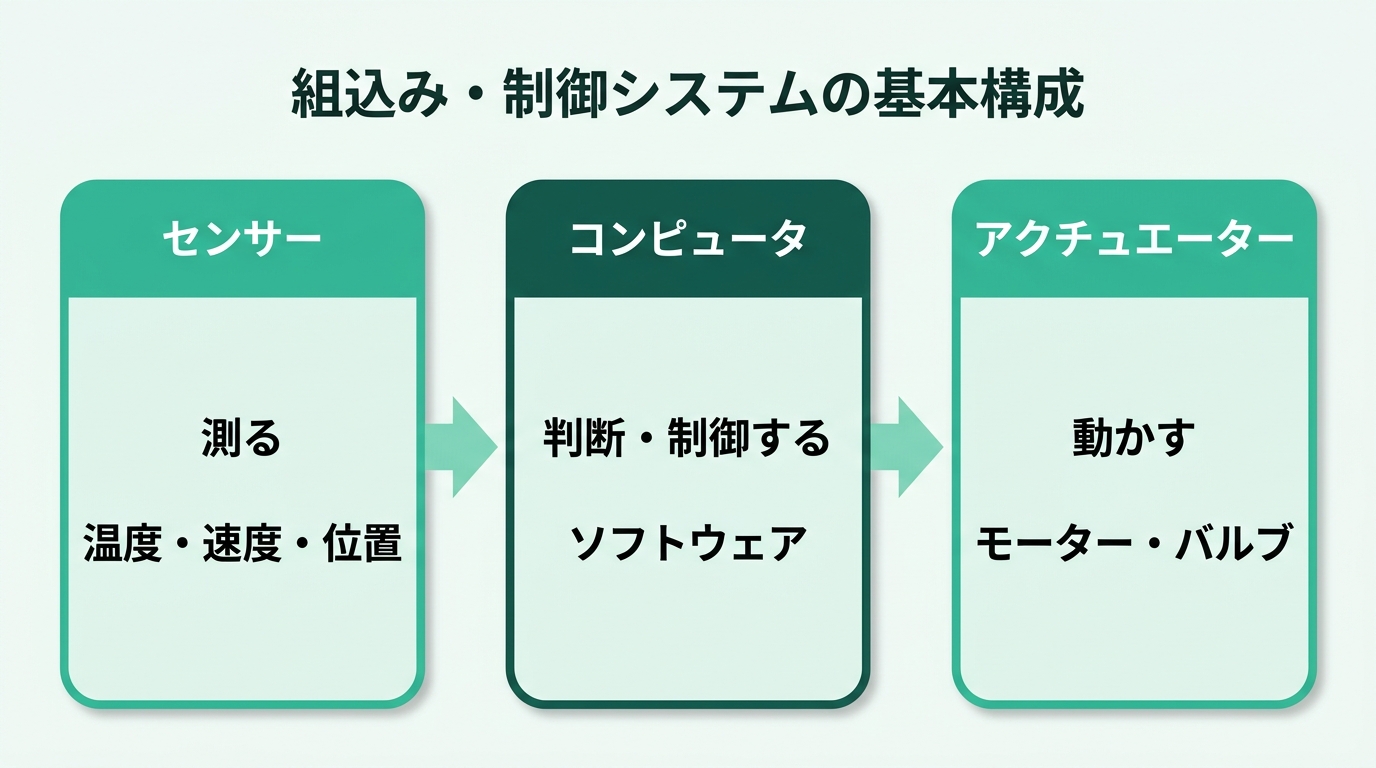

図1：組込み・制御システムの基本構成 — 測って、判断して、動かす
- センサー：物理的な状態（温度・速度・位置・圧力・明るさ…）を電気信号として測る部品。
- コンピュータ（プロセッサ＋ソフトウェア）：センサーの値をもとに判断し、制御の指示を出す。
- アクチュエーター：指示を受けて物理的に動かす部品。モーター、バルブ、ヒーター、ブレーキなど。
「エアコンは温度センサーで室温を測り、ソフトウェアが判断して、コンプレッサー（アクチュエーター）の出力を変える」——この測る→判断する→動かすのループが、あらゆる組込み・制御システムの骨格です。
技能1：ハードウェア・ソフトウェア分割設計とトレードオフ
システムの要件及び課題を分析し，機能要件及び非機能要件を策定した上で，アーキテクチャ構築のためにサブシステム分割設計及びトレードオフを考慮したハードウェア・ソフトウェア分割設計を行うスキル
順序に注目してください。まず要件（機能・非機能）を策定し、その上で分割設計——1-2・1-3で学んだ要件定義が、組込みの世界でも設計の前提になります。そのうえで組込み特有の設計判断が2つあります。
サブシステム分割
大きなシステムを、役割ごとの部分システム（サブシステム）に分けることです。自動車なら「エンジン制御」「ブレーキ制御」「車内表示」のように分割し、それぞれを独立して開発・検証できるようにします。安全上重要な部分（ブレーキ）とそうでない部分（オーディオ）を分離しておくことは、後述のセーフティ設計の土台にもなります。
ハードウェア・ソフトウェア分割（HW/SW分割）
組込みでは、ある機能を専用ハードウェア（電子回路）で実現するか、ソフトウェアで実現するかを選べます。これがこの小項目の名前にも入っている「ソフトウェアとハードウェアの間のトレードオフ」です。
| 観点 | ハードウェアで実現 | ソフトウェアで実現 |
|---|---|---|
| 処理速度 | 速い（専用回路が直接処理） | 相対的に遅い（プロセッサで逐次処理） |
| 消費電力 | 専用化により抑えやすい | プロセッサの稼働に依存し大きくなりがち |
| 変更のしやすさ | 出荷後の変更は困難（回路は作り直し） | 更新で変更できる（不具合修正・機能追加） |
| 開発費と量産単価 | 回路開発の初期費が大きいが、大量生産では1台あたりが安くなることがある | 初期費は抑えやすいが、高性能プロセッサが必要になれば部品代が上がる |
技能2：セーフティ・高信頼性・使用環境を考慮した評価・選定
システムのアーキテクチャを構成するために，セーフティ，高信頼性及び使用環境を考慮したデバイス，モジュール，OS，ミドルウェアなどの情報を収集し，評価・選定を行うスキル
セーフティ：壊れても危険を生まない設計
組込み・制御システムは人命・設備に直結するものが多く、「故障しないこと」だけでなく「故障しても安全であること」が求められます。これを支える設計の考え方が次の4つです（試験の定番用語です）。

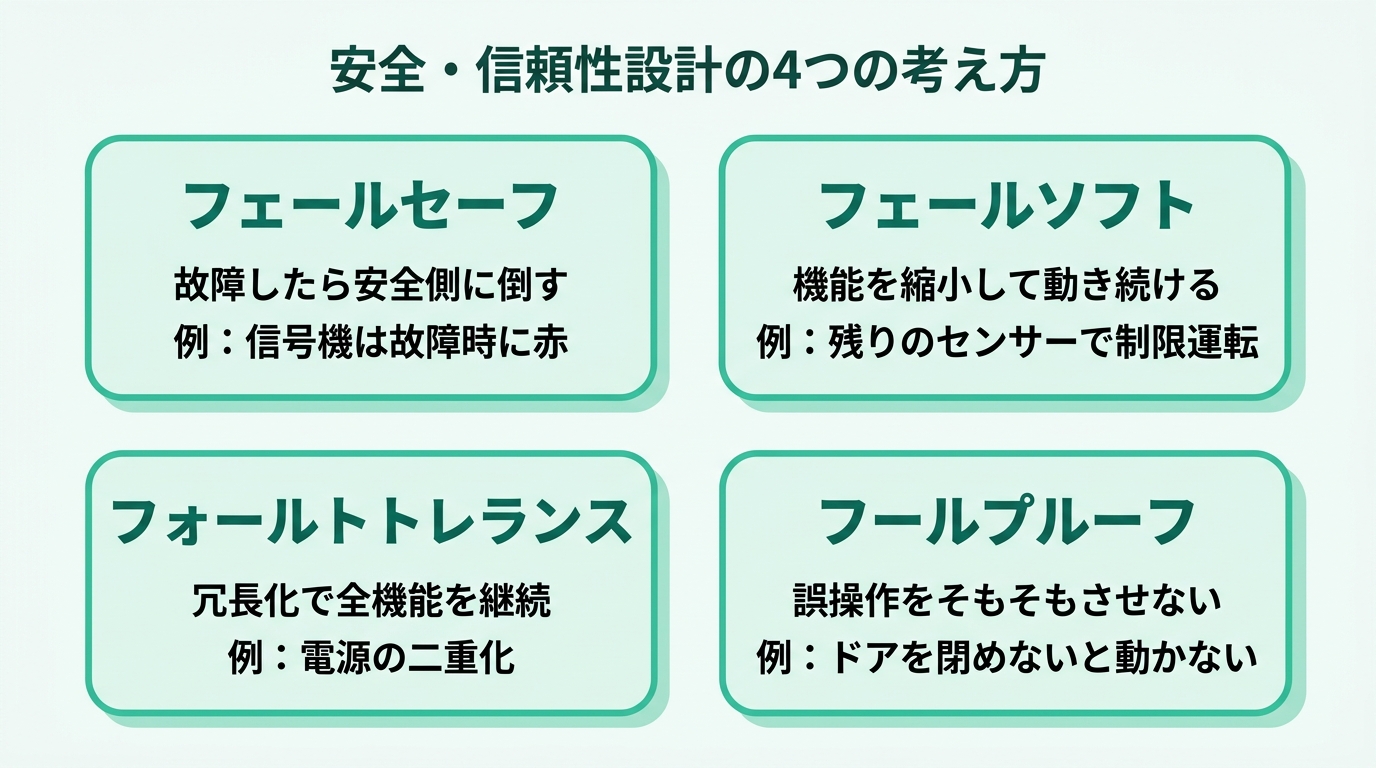

図2：安全・信頼性設計の4つの考え方（定番の使い分け）
高信頼性と使用環境
デバイス・部品の選定では、故障のしにくさ（品質等級・実績）に加えて、使用環境への適合が業務システムにはない重要観点になります。屋外なら温度・湿度・防水、車載なら振動・衝撃、工場なら粉塵・ノイズ——環境条件に耐えられない部品は、スペック表上どれほど高性能でも選べません。OS・ミドルウェアの選定では、決められた時間内の応答を保証するリアルタイムOS（RTOS）が候補になります（リアルタイム処理の設計は第3章 3-1で本格的に扱います）。
技能3：法令・規程・知的財産権を調査し、要件として設定する
システムに関連する法令，規程，知的財産権などを調査し，システムの要件として設定するスキル
組込み機器は物理的な製品として市場に出るため、ソフトウェア単体では意識が薄くなりがちな規制・権利の調査が、設計の必須工程になります。代表的な観点は次のとおりです。
- 法令・規格への適合：無線通信を行う機器には電波に関する法規制、電気製品には安全に関する法規制・規格への適合が求められる。売る国・地域ごとに制度が異なるため、販売先の各国規制まで調査対象になる。
- 業界の規程・標準：自動車・医療・鉄道など安全性が重視される業界には、機能安全などの業界標準・ガイドラインがあり、開発プロセス自体に要求が及ぶことがある。
- 知的財産権：他社特許を侵害しない設計か（実装方式の変更で回避できるか）。また、組込みソフトで広く使われるOSS（オープンソースソフトウェア）のライセンス条件（ソースコードの開示義務の有無など）を守れるか。
重要なのはシラバス案の言い回しです——調査して終わりではなく「システムの要件として設定する」。つまり「◯◯の認証を取得すること」「ライセンス上、この部分に当該OSSを使用しないこと」のように、要件定義書に載る形に落とし込むところまでが技能3です。法令・知財の見落としは、完成後に製品を出荷できないという最悪の手戻りを生みます。
混同しやすい概念の整理
| 紛らわしいペア | 違いの核心 |
|---|---|
| 組込みシステム ⇔ 汎用システム | 組込み＝機器専用・資源制約下で決まった仕事を確実に。汎用（PC・サーバ）＝いろいろな用途に使える。設計の自由度と制約が根本的に違う |
| センサー ⇔ アクチュエーター | センサー＝測る（入力）。アクチュエーター＝動かす（出力）。「測る→判断する→動かす」の両端 |
| フェールセーフ ⇔ フールプルーフ | フェールセーフ＝故障時に安全側へ。フールプルーフ＝誤操作をそもそもさせない。守る相手が「故障」か「人のミス」か |
| フェールソフト ⇔ フォールトトレランス | フェールソフト＝機能を縮小して継続。フォールトトレランス＝冗長化で全機能を継続。継続のレベルが違う |
| セーフティ ⇔ セキュリティ | セーフティ＝事故から守る。セキュリティ＝攻撃から守る。IoTでは両方が要件になる |
確認クイズ（4問）
この節の理解度チェックです（当サイト独自の予想問題。公式の出題ではありません）。
組込みシステムで、ある機能をソフトウェアではなく専用ハードウェアで実現する判断の根拠として、最も適切なものはどれか。
「制御装置が故障を検知したら、加熱を停止して装置を安全な状態に移行させる」という設計の考え方はどれか。
IoT機器の設計における「セーフティ」と「セキュリティ」の説明として、最も適切なものはどれか。
組込みシステムの開発における法令・知的財産権の扱いとして、最も適切なものはどれか。
まとめ：小項目1-5で身につけること
- 組込み・制御システムの骨格＝測る（センサー）→判断する（ソフトウェア）→動かす（アクチュエーター）。IoTはこれがネットにつながった形。
- HW/SW分割のトレードオフ：ハード＝速い・省電力・変更困難／ソフト＝柔軟・更新可能。要件（性能・電力・変更頻度・コスト・数量）から機能ごとに置き場所を決める（技能1）。
- 安全設計の4用語：フェールセーフ（安全側へ）・フェールソフト（縮小継続）・フォールトトレランス（冗長化で全機能継続）・フールプルーフ（誤操作をさせない）。部品・OS選定は使用環境への適合が必須観点（技能2）。
- セーフティ（事故から守る）とセキュリティ（攻撃から守る）は別物で、IoTでは両方が要件。
- 法令・規格・知財（OSSライセンス含む）は設計段階で調査し「要件として設定」。見落としは出荷不能の手戻りに直結（技能3）。
これで第1章「システムアーキテクチャに関すること」の5節がすべてそろいました。1-1 業務要件 → 1-2 機能要件 → 1-3 非機能要件 → 1-4 クラウド → 1-5 組込みという流れを章ハブで俯瞰し直すと、章全体が「要件からアーキテクチャを決める」1本の物語になっていることが分かるはずです。
